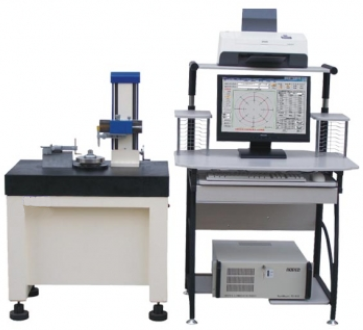

TLS-2000D圆度仪
| 测量项目 |
|
测量项目 |
圆度、表面波纹度、静态（位移式）波纹度、动态（速度式、加速度式）波纹度、
频谱分析、波高分析同轴度、平面度、平行度、同心度、垂直度 |
| 主轴精度 |
|
主轴径向误差
H=到工作台高度 |
±(0.0125+5H/ 10000)μm |
|
主轴轴向误差 X=到主轴中心距离 |
±(0.0125+6X/10000)μm |
| 工作台 |
|
台面直径 |
140mm |
|
承载重量 |
10Kg |
|
旋转速度 |
0-96转/分 |
| 传感器 |
|
量程 |
30μm (半径差) |
|
分辨率 |
0.01μm |
|
测针形状 |
尼龙测头 |
| 测量范围 |
|
测量直径 |
≤200mm |
|
测量高度 |
≤200mm |
| 数据采集 |
|
数据采集 |
3600点/周（通用） |
| 放大倍率 |
|
放大倍率 |
20万倍 自动 |
| 评定方法 |
|
评定方法 |
LSC（Min二乘法）、 MZC（Min域法）、
MIC（Max内切圆法）、 MCC（Min外接圆法） |
| 滤波值 |
|
滤波值 |
1upr,1-15upr,1-50upr,1-150upr,1-500upr |
| 数据分析处理 |
|
频谱分析 |
分析不同频率成分的幅值 |
|
异常数据剔除 |
手动或自动剔除异常数据，如毛刺、孔及凸点等
自动识别整流子轮廓间断，自动剔除 |
|
文件管理 |
测量数据自动保存，可删除 |
|
数据打印 |
可选用单个或多个测量结果同页打印模式 |
| 安装要求 |
|
电源 |
220-240V AC, 50HZ，单独地线；功率消耗≤450W |
|
压缩空气 |
纯净压缩空气：气压0.4MP，消耗0.1m³
/min （气源供给0.6MP，0.25m³
/min以上） |
|
环境要求 |
工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
|
|
