激光对中仪
TKSA51
|
|
|
|

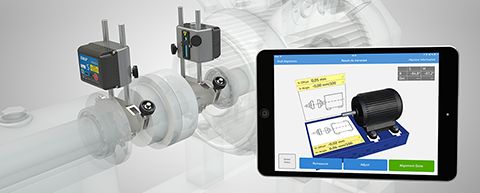

实物图:
点击放大
操作步骤:
1、输入机器尺寸
2、屏幕操作引导
3、动态显示调整数值
4、保存对中结果
|
|
品牌:瑞典SKF
激光对中仪TKSA51特点:可配合平板电脑或智能手机使用,操作灵活,对中距离5米。
SKF激光对中仪TKSA51系统具有高操作灵活性,适合从入门到专家级的对中工作。设计与装有轴对中TKSA
51
app的平板电脑和智能手机一起使用,系统直观、易于使用,不需要培训。标配的附件使得激光对中仪TKSA51能够满足广泛的应用,比如电机、风机、泵、齿轮箱等。该仪器的app应用包括使用指导录像,展示使用者如何进行
准确的测量。
· 测量灵活性 -
众所周知的三点测量具有更大的灵活性,因为测量可以从不同位置开始,所需的小旋转角度为40度。这使得用户可以在受限的空间进行对中。
· 自动生成报告 -
自动生成对中报告,并可以加入定制化的注释、机器图片和通过触屏写入的签名。报告可以PDF格式的文件导出,并与其它移动app应用共享。

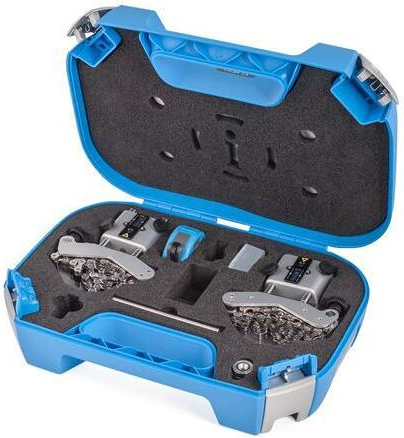

· 通用性和紧凑性 - 一系列标配的组件,如磁性安装支架、延长杆和链条,让TKSA
51的几具有通用性,同时保持了系统的紧凑性、轻便性和易于携带。
· 3-D动态视图 -
该功能可以直观地帮助定位测量头,以实现快速对中测量,进入水平/垂直对中纠正时有动态显示。该app应用显示电机与实际机器位置一致的3-D旋转视图。
· 扰动补偿 - 通过长时间的测量并平均值,以提高在有振动或其它外部干扰情况下的测量准确性。
· 演示模式-该app应用可以方便地下载,其演示模式可以让您在购买前就能够体验轴对中过程。
在TKSA系列产品中,激光对中仪TKSA51适合广泛的应用。其紧凑、轻便的设计,高的测量灵活性和标配的各种附件使得该仪器能够用于各种机器,即使是在难于接近的位置。平板电脑和智能手机保护套的使用不影响TKSA
51的功能。 |
|
TKSA51技术参数 |
型号 |
TKSA 51 |
传感器和通信 |
20mm(0.8 in.) PSD,红色线激光,2类;电子倾角仪±0,1°;蓝牙4.0
LE |
系统测量距离 |
0.07至5m (0.23至16.4 ft.) |
测量误差/显示分辨率 |
<1% + 1个数位 |
可兼容的操作设备 * |
推荐iPad Mini,也可以是iPad
3代或更高,
iPod Touch 5代或更高,iPhone
4S或更高 |
操作系统要求 |
Apple iOS 8或更新版本 |
软件/App升级 |
通过Apple App Store |
轴径 |
20至150mm (0.8至5.9 in.),
≤450mm(17.7
in.)使用标配的延长链条 |
建议的联轴器高度 |
≤170 mm (6.7 in.)使用延长杆 |
对中测量模式 |
3×点自由测量(总的≥40°旋转角度),自动测量 |
对中纠正 |
为垂直和水平面的机器位置纠正提供动态数值
可调冲击兼容能力(Vibracons) |
软脚纠正 |
通过Apple App
Store下载“Soft Foot for
TKSA51”app应用。 |
对中报告 |
自动生成可通过email/云服务导出的pdf格式的报告 |
显示方向 |
横向(在平板电脑上的纵向图) |
测量单元电池 |
连续使用≤10小时(2 000 mAh可充电锂电池) |
尺寸 |
355 × 250 ×110 mm(14 ×
9.8 ×4.3 in.) |
总重量(包括仪器箱): |
2.9 kg (6.4 lbs) |
工作温度 |
0至45°C(32至113°F) |
IP等级 |
IP 54 |
标定证书 |
2年有效 |
质保 |
2年标准质保 |
|
|
|
