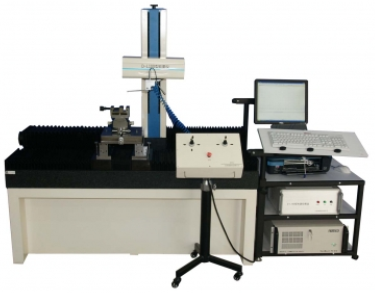

TLD-L100轮廓







测量项目
测量项目 点、直线、圆、部分圆、椭圆、圆弧处理(圆弧半径、圆心距、圆心到直线的距离、

交点到圆心的距离等)、Highest、Lowest、距离、角度处理(坐标夹角、直线夹角)、

直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度(对数曲线)、轮廓度等参数

测量范围

X轴(横导轨)

100mm
Z1轴(传感器) 20mm
Z轴(立柱移动距离) 500mm
Z轴(立柱高度) 400mm
测量精度
X轴(L=X轴导轨移动距离) ±(1+2L/100) μm
Z1轴(H=Z1轴方向测量高度) ±(1.8+3H/100) μm
X轴水平臂
直线度 0.2μm /60mm
光栅分辨率 0.1μm
光栅产地 进口
Z1轴传感器
分辨率 0.02μm
传感器类型 电感传感器
产地 进口
移动方向 前/后 双方向
测力 0.01-0.06N
测针针尖 硬质合金 R:0.05mm、0.01mm
爬坡角度 上升77度 下降88度
速度
测量速度 0.02mm/s,0.05mm/s,0.1mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,4.0mm/s(8个)
定位速度 0.02mm/s,0.05mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,3.0mm/s,4.0mm/s(8个)
图形放大/缩小
图形放大 可任意缩小、放大
综合调整台
A型综合调整台 X轴水平倾斜调整范围:±30°,Y轴方向调整范围:±7.5mm,Z轴回转可调360度(带微调装置)
B型综合调整台 X轴水平倾斜调整范围:0-60°,Yθ1:0-1.5度,Zθ1:0-2.5度,Zθ2:0-1.5度
安装要求
电源 220-240V AC, 50HZ,单独地线;功率消耗≤450W
压缩空气 纯净压缩空气:气压0.4MP,消耗0.1m³ /min (气源供给0.6MP,0.25m³ /min以上)
环境要求 工作温度:10°-30°(常温);湿度20-80%RH(无结露),良好地线,无明显振源
